PCB設計之電流與線寬的關系

 關于PCB線寬和電流的經驗公式，關系表和軟件網上都很多，本文把網上的整理了一下，旨在給廣大工程師在設計PCB板的時候提供方便。

以下總結了八種電流與線寬的關系公式，表和計算公式，雖然各不相同(大體相近)，但大家可以在實際的PCB板設計中，綜合考慮PCB板的大小，通過電流，選擇一個合適的線寬。

一、PCB電流與線寬

PCB載流能力的計算一直缺乏權威的技術方法、公式，經驗豐富CAD工程師依靠個人經驗能作出較準確的判斷。但是對于CAD新手，不可謂遇上一道難題。

PCB的載流能力取決與以下因素：線寬、線厚(銅箔厚度)、容許溫升。大家都知道，PCB走線越寬，載流能力越大。假設在同等條件下，10MIL的走線能承受1A，那么50MIL的走線能承受多大電流，是5A嗎?答案自然是否定的。請看以下來來自際權威機構提供的數據：

供的數據：

線寬的單位是：Inch(1inch=2.54cm=25.4mm)

數據來源：MIL-STD-275 Printed Wiring for Electronic Equipment

二、PCB設計銅鉑厚度、線寬和電流關系

在了解PCB設計銅鉑厚度、線寬和電流關系之前先讓我們了解一下PCB 敷銅厚度的單位盎司、英寸和毫米之間的換算："在很多數據表中，PCB 的敷銅厚度常常用盎司做單位，它與英寸和毫米的轉換關系如下：

1 盎司 = 0.0014 英寸 = 0.0356 毫米(mm)

2 盎司 = 0.0028 英寸 = 0.0712 毫米(mm)

盎司是重量單位，之所以可以轉化為毫米是因為pcb的敷銅厚度是盎司/平方英寸"

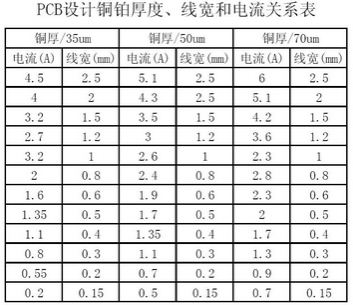

PCB設計銅鉑厚度、線寬和電流關系表
